Schrittmotorhalterungen

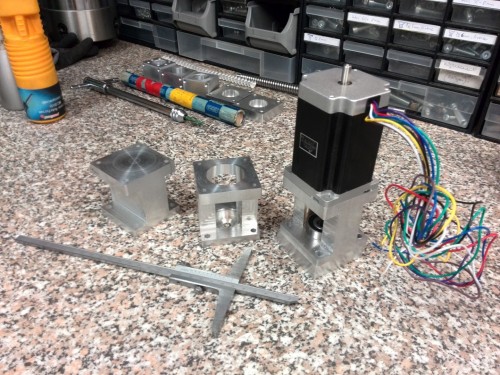

Mein Urlaub geht in wenigen Tagen zu Ende, daher mussten heute noch mal schnelle Späne erzeugt werden. Diesesmal erzeugte ich Halterungen für Nema 23 Schrittmotore. Die habe ich aus einem Stück Alustange 60x60mm gefertigt, die ich auf 65mm gesägt hatte und an beiden Enden mit der Planscheibe (einzelverstellbares Vierbackenfutter) plandrehte. Weil sie aus einem Teil sind, sind sie sehr stabil und können, weil sie viel Material haben, die Wärme gut vom Steppermotor wegbringen. Ganz fertig sind sie noch nicht, am anderen Ende muss ich noch auf 32mm (Kugellagersitz 7201RS) innendrehen.

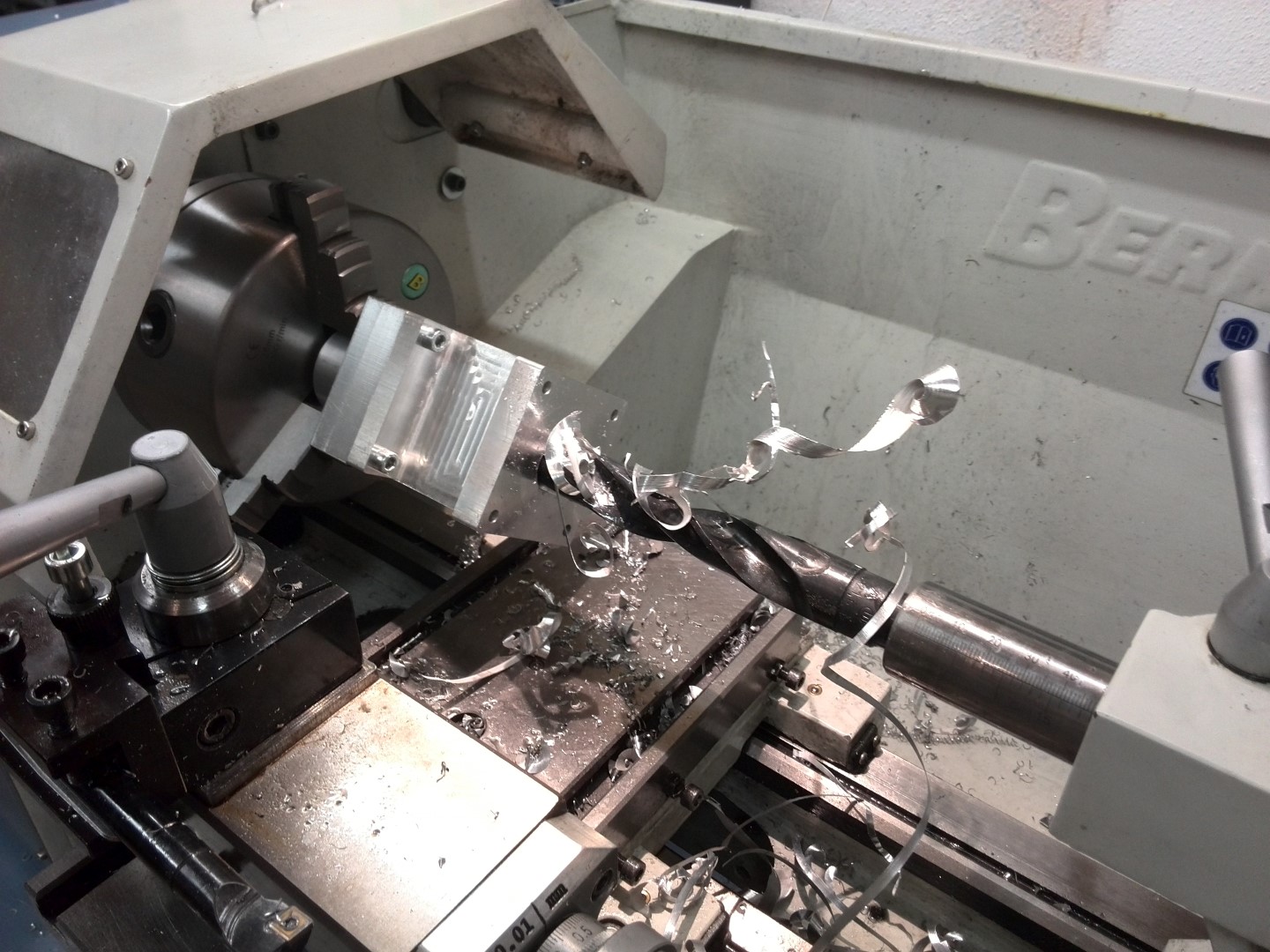

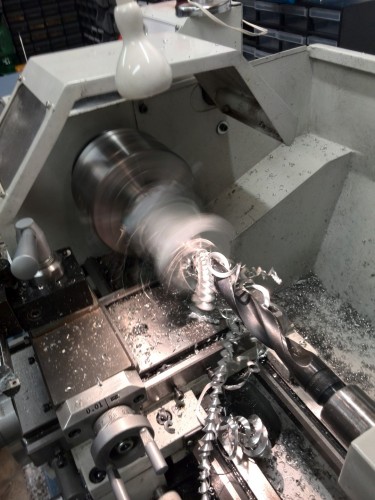

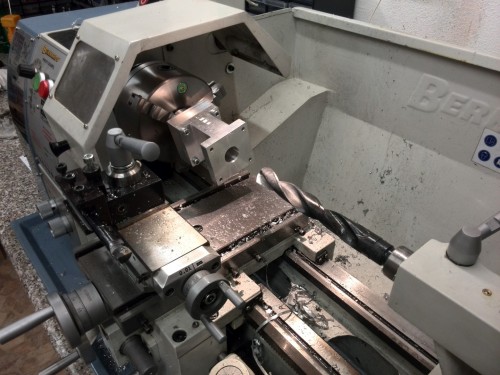

Bohrangriff (Werkö MK2, 27mm):

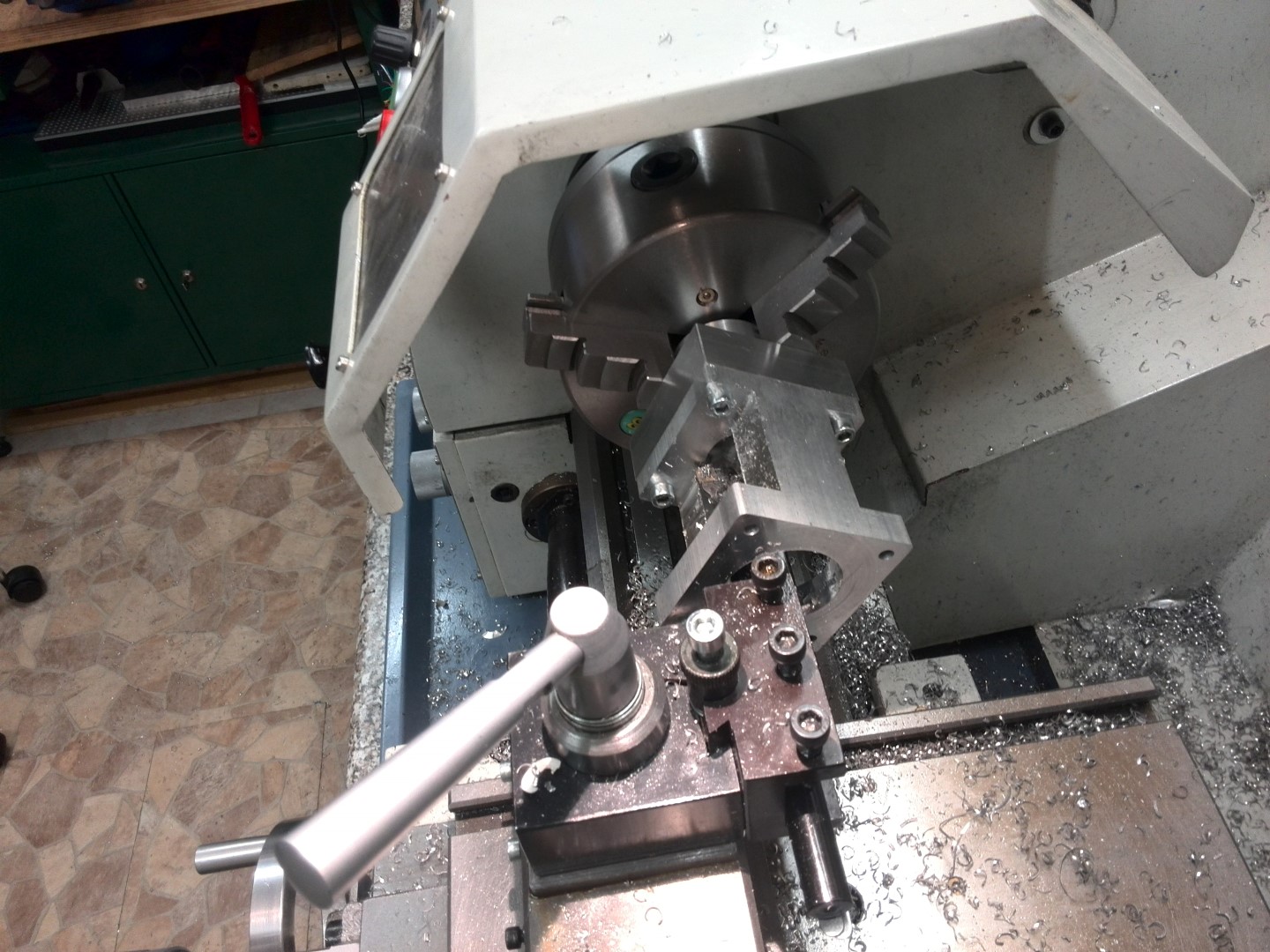

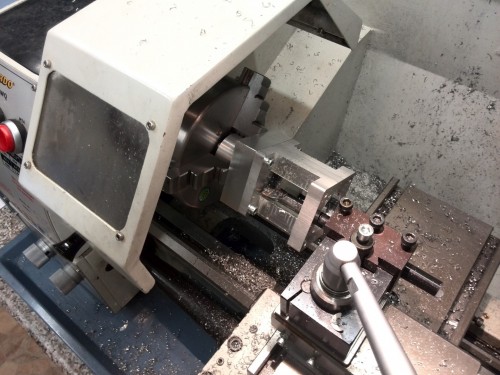

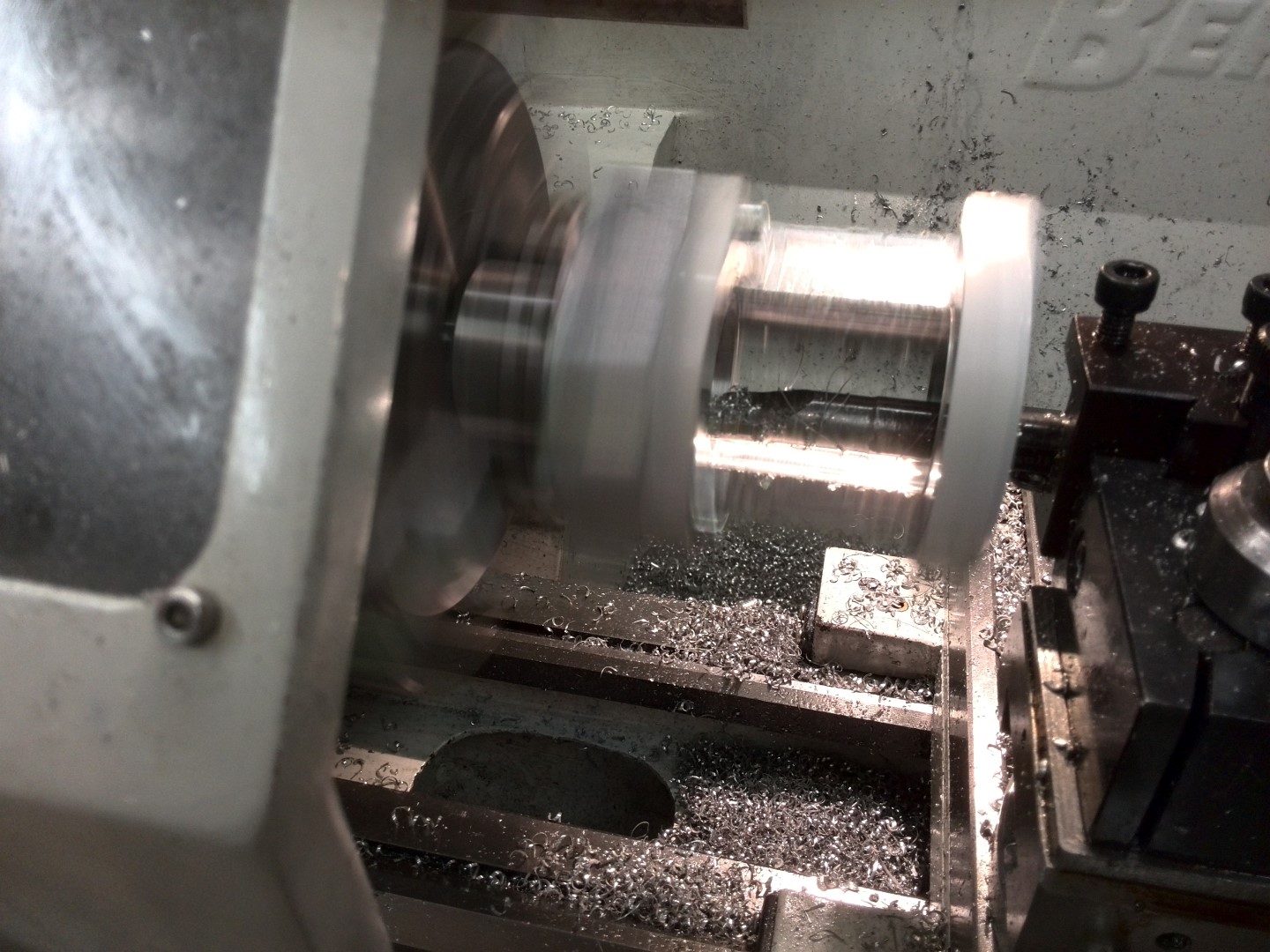

Unterbrochener Schnitt – der liess sich während des Drehens nett fotografieren:

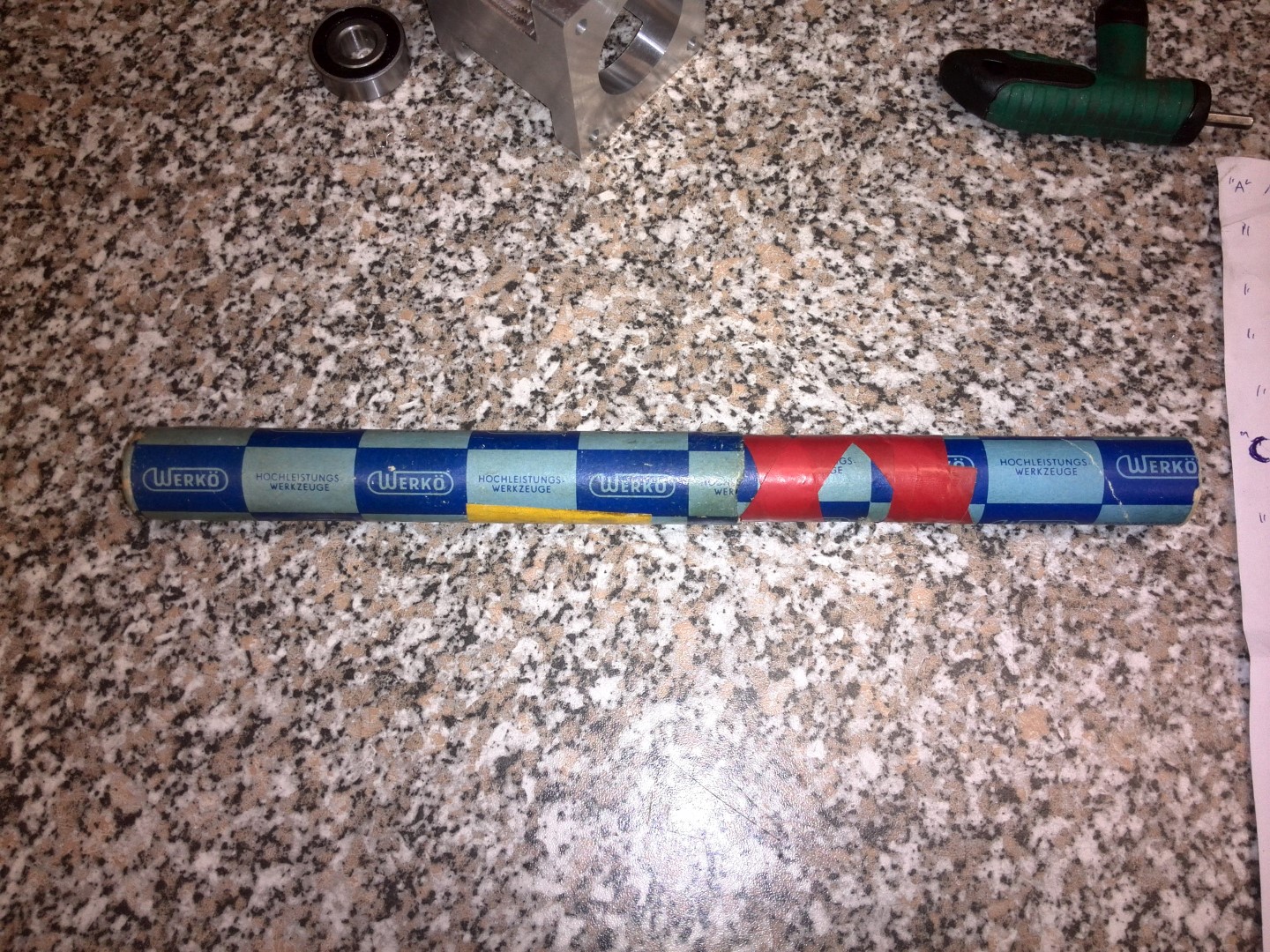

Werkö MK2, 27mm günstig von Ebay:

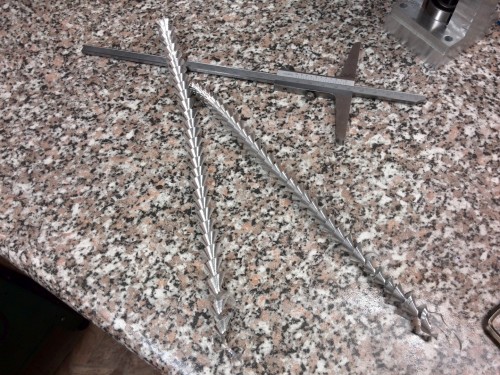

Und die Kinder haben sich fürs nächste Weihnachtsfest schon den Christbaumschmuck reserviert:
Schöne Teile und dann noch selbst gemacht.
Ich habe so eine bei mixware.de für meine Z-Achse bestellt.
Die Herstellung würde ich mir gerne als Video bei YT anschauen.
Gruss
Ingo
Danke Ingo!
Videos habe ich leider keine – mein Fotoapparat ist dauerdefekt und fürs Smartphone reicht hinten und vorne nichts (Licht, SD-Card defekt, keine Halterung). Aber ich bin an einer China-GoPro interessiert, da gibt es zwar wenige, aber doch auch sehr Gute …
Grüße, Heini
