Schrittmotor-Halterungen II

Ohne Fräse kann man keine Fräse bauen und eine Drehmaschine sollte man auch besitzen. Nun, beides habe ich nicht, aber gesunde Hände, Verstand und einiges an Handwerkzeug. Somit musste mit einfachen Mitteln die erste Halterung für meine Stepper gebaut werden (später einmal, wenn die Fräse läuft, kann sie sich ja selbst reproduzieren und diese Teile werden dann ausgetauscht werden).

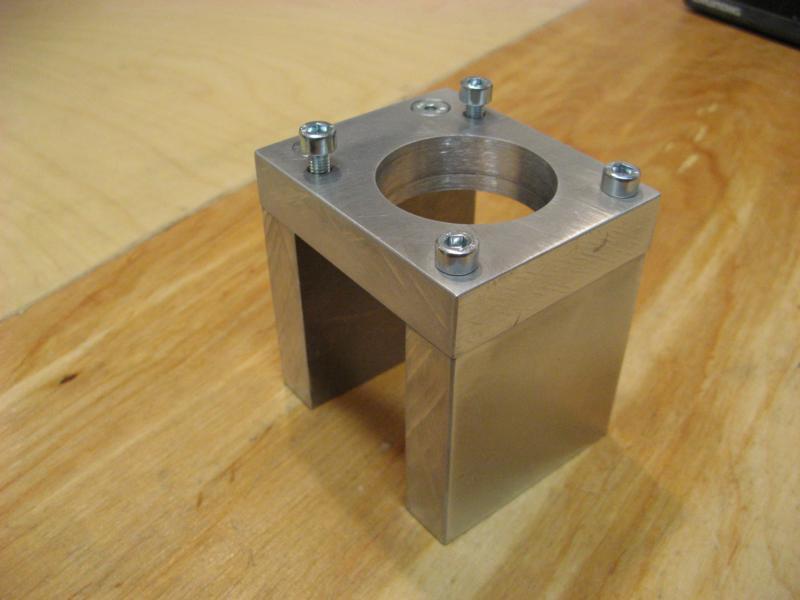

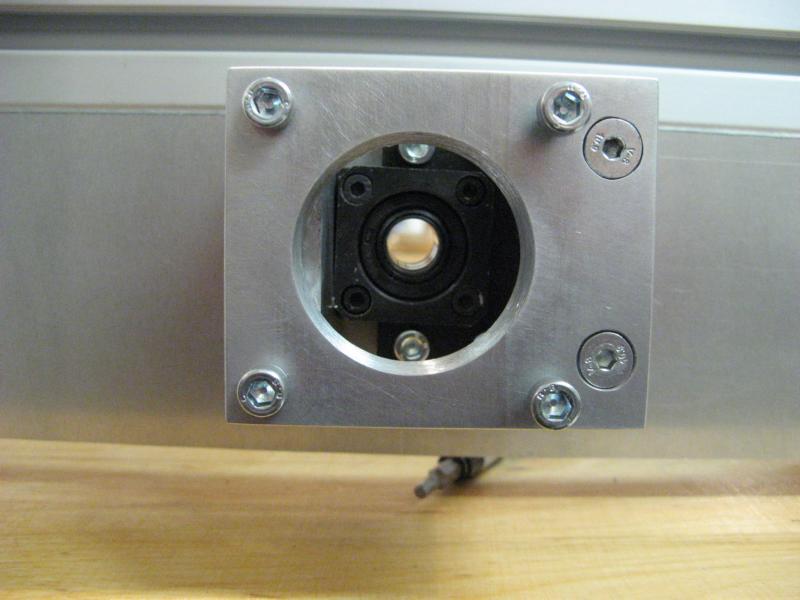

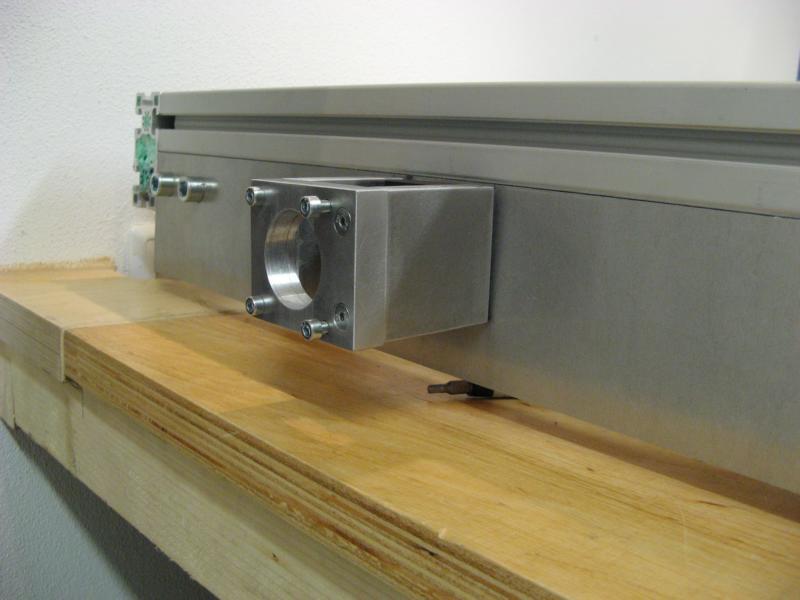

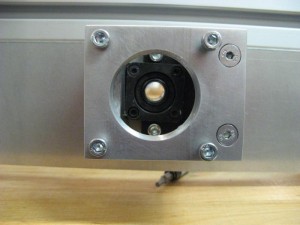

Heute hatte ich 2 Stunden Zeit für die Werkstatt, da entstand die erste Schrittmotorhalterung, man sieht auf den Fotos schon schön das schwarze, chinesische Festlager. Wegen diesem musste ich etwas „umständlich“ konstruieren, weil sich die Chinesen hier überhaupt nicht an gängige Maße hielten. Fertige Halterungen fielen also deswegen aus, Maßarbeit war gefragt. Alle Schraubenlöcher sind übrigens Passlöcher, da kann ich dann beim Portalverfahren die Kugelgewindespindel genauestens einstellen. Das runde Loch entstand mit der Lochsäge auf der Ständerbohrmaschine, gebohrt, versenkt und Gewinde gebohrt habe ich händisch.

Die Kunst besteht darin, dass Festlager, Kugelgewindespindel, Kugelmutter und Loslager genau auf einer Achse liegen. Dazu müssen die einzelnen Teile über Langlöcher ein wenig verstellbar sein, denn die Position der Kugelmutter im Kugelmuttergehäuse ist durch das fahrende Portal fix vorgegeben und kann nicht sehr gut angepasst werden (man könnte das Mutterngehäuse zwar auch über Langlöcher einstellen, aber das nützt dann nichts, wenn die Kugelgewindespindel nicht 100%ige parallel zu den Linearführungsschienen und damit zum fahrenden Portal ist).
