Neue USB-Kamera um € 7,00, oder mit 10 Metern Kabel um € 11,00
Ich möchte Euch heute einen Tipp zum Kamerakauf geben. Weil ich mit dem heimischen Angebot nicht sehr zufrieden war, habe ich mich ein wenig in China schlau gemacht.
Diese Kameras gehen sehr gut. Dem Anwendungszweck entsprechend, gut justiert, misst man innerhalb vom Schärfebereich sehr genau. Diesen Schärfebereich kann man sogar händisch einstellen (Unter der Schutzglasscheibe ist ein Drehrad) – sogar bis zum Fokus als Webcam (das geht ganz gut – freilich muss man das Schutzglas zertrümmern, um dazuzukommen, aber das hat keinen Einfluss auf die Funktion, wir sind ja keine Installateure, die damit in Waschmaschinen schauen wollen).

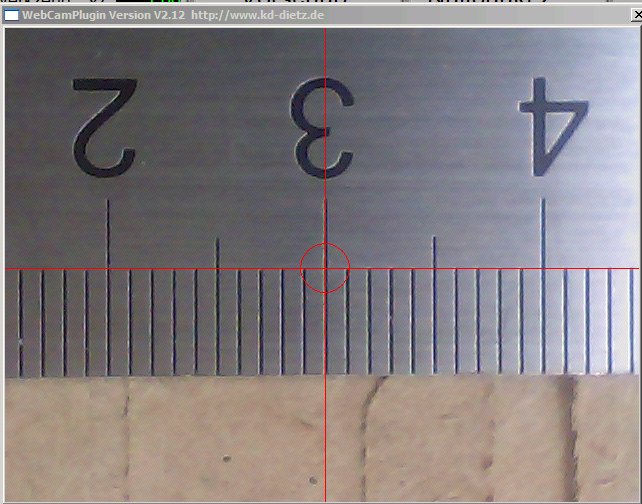

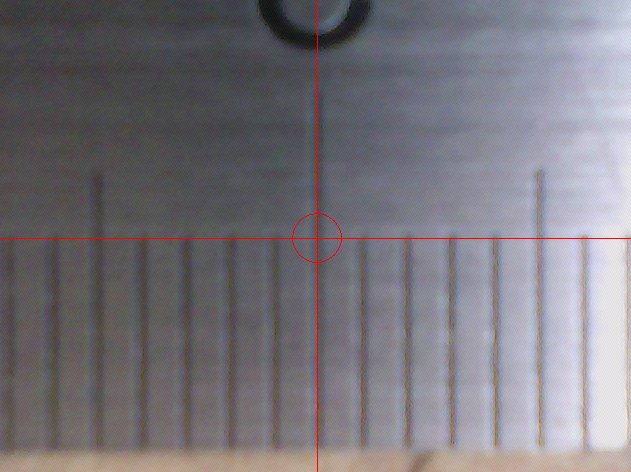

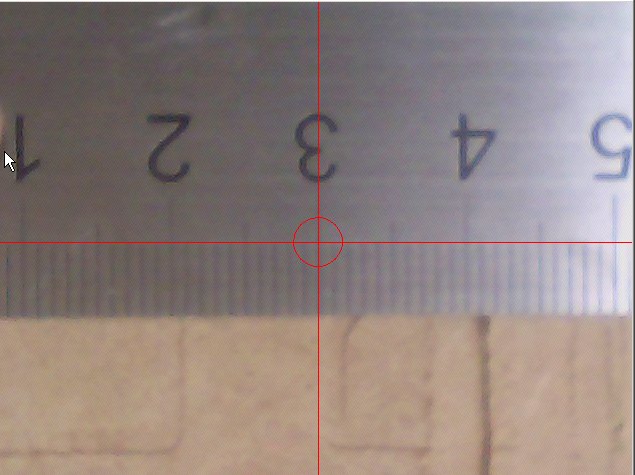

Ich habe für Euch auch außerhalb des Meßbereichs Fotos gemacht, damit Ihr sehen könnt, dass sie sogar da noch (also Z oben und Z unten) noch genau ist, obwohl man in diesen Extrembereichen ohnehin nie misst. Bei mir ist die Genauigkeit im gesamten scharfen Bereich 1-2/100mm. Ich möchte sie als rasches, zuverlässiges und einfaches Messmittel nicht mehr missen. Mit diesen umständlichen Kantentastern (2 magnetische Teile, jedesmal Umspannaufwand) bin ich beispielsweise auch nicht genauer und habe jedesmal Frust damit.
Für jene, die eine gute und billige Endoskopkamera suchen, habe ich heute auch noch einen Tipp:

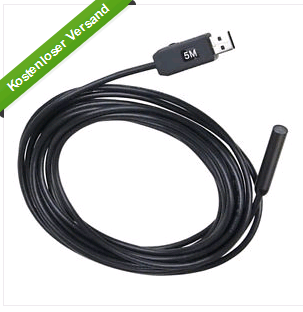

Schaut auf Ebay.com, aber mit chinesischen Spracheinstellunen im Firefox, sonst findet ihr sie nicht. Ich verweise für die, die keine Spracheinstellungen ändern wollen, auf die die Artikelnummer 141214106067 (geht auch mit ebay.at) – zu sehen auf den folgenden Bildern, um € 7,00 inkl. Versandkosten. Die Kamera hat auch nicht diese störende Peitsche, wie es bei Pollins Kamera der Fall ist.
Das beste daran:
Wenn Ihr die Verkabelung über die Schleppkette macht, braucht Ihr gut und gerne 5 Meter Kabellänge und man ist auf unzuverlässige Verlängerungskabel angewiesen (meistens braucht man sogar Verstärker). Diese Kamera gibt es dort aber mit 2,5,7 und 10 Metern (5 Meter kosten dann zB. mit Versandkosten € 9,80). Pollin und Forstinger kaufen´s auch dort, und bei denen gehts erst ab € 19,90 los, eher € 39,90. Die Versanddauer aber bitte rechtzeitig planen (ca. 4 Wochen mit Hongkongpost).
Liebe Grüße
Heini
Hallo,
leider versendet der Anbierter nicht nach Deutschland.
Nun, es gibt viele Anbieter und viele Angebote. Diese Kamera wird auch von Anderen verkauft. Aber sogar derselbe Anbieter hat eigens noch einen weiteren link für Kunden aus Deutschland eingestellt – vermutlich macht er das deswegen, weil das Porto nach D um wenige Cent teurer ist:
http://www.ebay.com/itm/2-5-7-10M-USB-Waterproof-Endoscope-Borescope-Snake-Inspection-Tube-Pipe-Camera-C-/181395513860?pt=LH_DefaultDomain_2&var=&hash=item2a3c03e204
Ein Tipp fürs finden:
Man muss seinen Firefox-Browser ein wenig umbauen, dass man die Angebote aus China sieht. 1. Extras/Einstellungen/Inhalte aufrufen, 2. Dort unter „Bevorzugte Sprache fürdie Darstellung von Websites „chinesisch“ suchen und ganz noch oben verschieben, 3. Nicht mit Ebay.de, sondern mit Ebay.COM suchen.
Schon funktionierts …
Lg, Heini
Hallo Heini,
wie ist das mit dem Fadenkreuz. Hast Du das selbst gemacht, oder hat die Kamera das bereits implementiert ?
LG
Achim
Servus Achim!
Das Fadenkreuz ist im Videoplugin von Brian Barker in Mach3 ohnehin standardmässig enthalten. Entweder nimmt man dieses bereits in Mach3 vorhandene Plugin, oder das Plugin von Klaus Dietz (http://www.kd-dietz.com/klausphp/), das mir selbst wesentlich besser gefällt. Auch kann es mehr, zB. daß der Fokus wahlweise bei Mach3 bleibt, wenn man mit dem Videofenster vermisst.
LG
Heini
Servus Heini,
vielen Dank für Deine ausführliche Antwort. Leider nutze ich Linux-CNC.
Ich schau mal, ob das mit Linux-CNC auch geht.
LG
Achim (aka Hoschl)
Du kannst die mitgelieferte Kamerasoftware verwenden, die hat normalerweise auch ein Fadenkreuz, oder Du lädtst dir AMCap runter. Einen Artikel, wie man das in Linux-CNC dann machen kann, findest Du hier: https://www.inventables.com/projects/zeroing-a-cnc-with-a-usb-microscope
LG, Heini
10m ausführung ebay NR 291578781650
mit “ 6 LED USB Waterproof Endoscope “ einfuch suchfunktion bestücken und ihr findet die anderen längen
Hallo Heini,
ich habe lange schon nach USB Cameras gesucht aber ich weis einfach nicht was ich kaufen soll.Ich habe Win PC-NC und möchte den Nullpunkt mit der Kamera an einen Bauteil finden und abspeichern .Wenn ich die Kamera seitlich habe muss ich den Versatz händisch in X und y eingeben das macht ja nichts wenn es nicht automatisch geht .Wenn ich mir eine solche USB Kamera kaufe welche Kamerasoftware brauche ich dafür und das ein Fadenkreuz eingeblendet wird
Viele Grüße
Robert
Servus Robert!
Ich verwende ja WinPC-NC nicht, daher weiß ich auch nicht, ob es womöglich nicht ohnehin schon auch dort ein Plugin gibt – vermutlich aber nicht, weil diese Software entwicklungsmäßig kaum mehr etwas von sich hören lässt. Beachte bitte, dass ich für extrem genaue Messungen JEDESMAL den Offset der Kamera aufs Neue ermittle (Loch fräsen, abnullen, Kamera drüber und Werte notieren). Warum? 1. Keine Halterung der Welt ist so stabil, dass die Einstellungen dauerhaft auf 1/100mm genau bleiben und 2. kann man fast keine Kamera perfekt lotrecht montieren. Wenn doch, dann ist aber immer noch fast immer das Innenleben der Kameraröhre nicht lotrecht und manchmal auch innen lose bis wackelig (deswegen auch meine Andonstar, die ist echte Qualität). Somit ist auch der Abstand der Linse vom Werkstück ein entscheidender Faktor (Fachbegriff „Arbeitshöhe“). Bei meinen „extrem genauen Einzelmessungen“ mache ich das, indem ich die Fräserspitze 1-2mm übers Werkstück positioniere, ich komme mit der Mikroskopkamera dadurch wiederholbar auf 5µm (also ein halbes Hundertstel Millimeter).
Endoskopkameras sind da wesentlich ungenauer, weil sie kaum Vergrössern, dafür ist aber der Fokusbereich, in dem sie noch scharf sind, grösser. Fürs rasche Einmessen also eher Endoskop, fürs präzise Arbeiten Andonstar Mikroskop. Endoskope kann man auch eher fix und auf Dauer montieren.
Zu Deiner eigentlichen Frage: Nachdem Mach3 ja einen eigenen Menüpunkt „Kamerafenster“ samt Fadenkreuz hat, ist das für Dich mit WinPC-NC keine Lösung. Somit bleibt entweder die mitgelieferte Kamerasoftware (die Endoskopkameras haben fast alle im Menü anklickbare Einträge wie z.B. „Fadenkreuz“), oder die universelle Softwrae AMCap von Noel Danjou. Unregistriert ist sie eine dauerhafte Vollversion, die Registrierung ist also eher eine „Spende“, denn die damit verbundenen Erweiterungen sind für uns unnötig. Doch sieh selber: http://noeld.com/programs.asp?cat=video
Vermutlich gibt es auch noch andere, ähnliche Programme, zB. funktionieren auch die von Westfalia und Pollin frei runterzuladenen Kameratreiber recht gut. Beachte aber bitte: Kamera und CNC-Programme zeitgleich zu verwenden bedeutet hohe Video- und/oder CPU-Last, also wird bei einem von uns Fräsern gerne verwendeten uralt-PC (Singlecore Pentium) entscheidend sein, ob der einen halbwegs gute Grafikkarte hat (welche kaum mehr zu bekommen sind, wegen dem alten nicht mehr erhältlichen AGP-Schnittstellenstandard).
Zur Andonstar: Die hat die Auflösung eines Mikroskopes und muss genau fokussiert werden. Das Tolle daran ist aber, dass man bei weiterem Objektabstand so fokussieren kann, dass sie zwar kaum Vergrösserung, aber dafür einen genau so großen Scharfbereich wie eine billige Endoskopkamera hat. Also, als Beides verwendbar, Mikroskop und Endoskop.
Hallo Heini danke für die rasche und ausführliche Antwort,
ich werde mir die Andonstar im Ebay bestellen so wie ich es gesehen habe gibt es nur einen Typ davon.
Oder werden unteschiedliche angeboten? 52€ ist glaube ich auch ein fairer Preis.
Gruß
Robert
Zu meiner Zeit gab es die nicht unter € 65,00, ich musste noch in UK kaufen, direkt aus China wäre sie noch teurer gewesen. Wenn die, die Du meinst, auf Ebay.de gleich zu Beginn steht (eBay-Artikelnummer: 271924323595): Ja, das ist die richtige. Man erkennt sie gleich auch an der überall identischen Schachtel 🙂
Heini
OK dann schlage ich mal zu.
Gruß
Robert
Moin,
in China direkt vom Hersteller für 36€: http://de.aliexpress.com/store/product/Andonstar-2MP-USB-Digital-Microscope-otoscope-video-otoscope-pcb-Circuit-Board-Inspection-Microscope-tool-without-stand/127104_32276688318.html
@Heini: Wie sind Deine Erfahrungen mit der Nullpunkt-Reproduzierbarkeit?
Meine HD von Pearl verstellt sich andauernd um Zehntel und die SD vorher hatte das auch schon – nur nicht ganz so stark.
Gruss
Karl
Servus Karl!
Die Endoskope waren alle Mist. Sehr brauchbar, um das Halbzeug parallel zur Achse auszurichten, aber mehr auch nicht – es gibt schon Einige, die berichten, dass das Innenleben sogar wackelt und nicht fest montiert ist. Womöglich wäre mal zerlegen und gut einkleben eine Idee, z.B. mit selbstgedrehten Führungsadaptern genau axial ausgerichtet. Die Andonstar ist in ihrem Innenleben ebenfalls axial nicht parallel zum Außengehäuse. So ist sie also nicht zu gebrauchen, auch die starke Auflösung trägt dazu bei. Ich habe mir also angewöhnt, JEDESMAL, also bei jedem genauen Einrichten eines Werkstückes, vorher den Offset neu einzufräsen und in die DROs zu übernehmen. Dann erreiche ich 5µm bis 10µm Genauigkeit. Besonders angenehm, wenn man fertige oder halbfertige Werkstücke anhand eindeutiger Merkmale (z.B. ein fertiges Loch) aufspannen muss.
Rasch ist aber anders. Mein neuester Gag für nicht soo genaue Sachen ist daher eine starke LED-Taschenlampe. Ich fahre den Fräser in X und Y einfach gegen die Kante, bis ich das letzte Hunderstel der Taschenlampe sehe oder auch nicht mehr. Dann den halben Versatz des Fräsers abziehen und abnullen. Geht sauschnell und ist genauer als die meisten anderen Dinger. Da bin ich noch nicht einmal mit dem Einspannen eines Tasters fertig.
Was ich noch probieren möchte, ist der normale mechanische Taster mit der langen Feder drinnen. Da mein Powtran mit 800U/Min dreht, ginge der sogar (das ist schon der Ersatztaster, der erste flog mir damals bei 2000 U/min in 2 Teilen davon :-))
Gruß, Heini
Danke – ich habs geahnt. Bisher habe ich die Andostar noch nicht dran, weil ich dafür vieles ändern müsste. Idr. messe ich elektrisch ein; manchmal geht das aber nicht und dann muss die Kamera ran. Die muss ich dann auch neu justieren und bei meiner ist der Kopf schon (vorne) eingeklebt. Nützt aber nix, wenn es hinten auch wackelt….
..denke, ich werde eine Andostar mal zerlegen und die wesentlichen Punkte mit Epoxy fixieren. Hab ja zwei, falls es schiefgeht 😀
Gruss
Karl
Die ist übrigens billiger geworden, jetzt schon mit kostenlosem Versand um ca. 56,00 direkt aus D.
Das mit dem elektrischen Messen von Dir habe ich ja im Forum gelesen 🙂 Ich hatte das immer wieder verschoben, weil ich nicht wusste, wie ich mein Triplebeast beschalte. Da liegt ja der eine Pin auf Plus und der Andere ist nicht mit Masse verbunden, und das traute ich mich dann doch nicht?
>weil ich nicht wusste, wie ich mein Triplebeast beschalte.
Brauchst doch nur einen pullup-Widerstand gegen plus, der dann vom Fräser gegen Masse kurzschließt…
..das Werkstück darf dafür aber kein Masse-Potential haben.
Vielen Dank, etwas verspätet, denn bei uns war Modellbaumesse!
Gruß, Heini
Hallo , ich beschäftige mich seit kurzem auch mit den möglichkeiten der Endoskop-Camera,
Leider hatte ich das Problem das meine Optische Achse und die Gehäuse Achse nicht übereinstimmen.
Ergebniss die Lage des Fadenkreuzes ändert sich bei veschiedenen höhen meines Fräskopfes.
