(01) CNC-Fräse bauen

Einfache Lagerschalen (Fortsetzung)

Heini Mandl

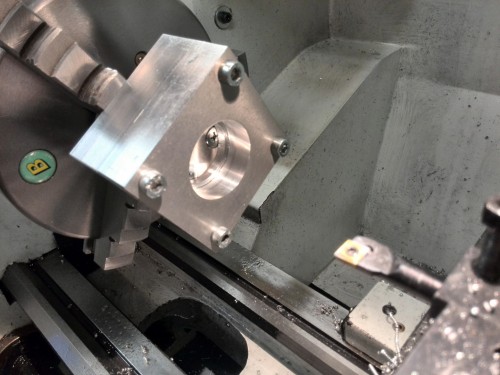

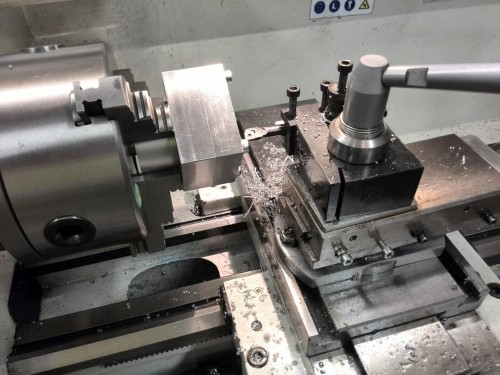

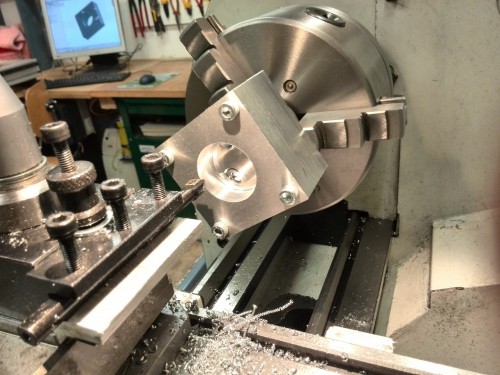

Ich hatte kurz Zeit, die Lagerschalen so weit innen auszudrehen, dass ein notwendiger Aufsatz für den Aussenring des Kugellagers stehenbleibt. Hier die Bilder mit dem Hilfsmittel (Selbstbauhalter):

4 Gedanken zu „Einfache Lagerschalen (Fortsetzung)“

  • Dominik
    5. Januar 2016 um 15:11 Uhr
    Permalink

    Hallo Heini,
    sieht gut aus!
    Wieviel lässt du an Absatz immer stehen?

    Gruß,
    Dominik

  • Servus Dominik!

    In der Tiefe hängt das immer von der jeweiligen Endenbearbeitung (Chinesisch: „Endmachining“) ab. In der Breite mache ich bei einem Kugelageraussendurchmesser von 32mm einen inneren Aufsatz von 27mm, das KuLa liegt also auf jeder Seite 2,5mm auf. Zumindest klappt das bei den verwendeten 7201ern (mit dem Messschieber kontrolliert, ob der innere Ring noch frei ist).

  • Franz
    6. Januar 2016 um 01:58 Uhr
    Permalink

    Hallo Heini,

    wie immer – tolle Arbeit! Die Aufspannvorrichtung hätte ich gestern auch gut gebrauchen können. Hab mich fast zu Tode geärgert mit dem Aufspannfutter. 😉

    LG, Franz
