Beschaffung Schrägkugellager 7001
In der Bastelstube hat ein Kollege mitgeteilt, dass er in den BK12-Festlagerschalen seines Einkaufes Rillenkugellager 6001 vorfand. Das hat mich zu einem kurzen Beitrag über Beschaffung dieser Dinger bewegt, der auch für Euch, liebe Leser, wichtig sein könnte.
Rillenkugellager (RiKu) 6001 und Schrägkugellager sind von den Abmessungen her gleich groß (12*28*8mm). Allerdings sind die Rillenkugellager suboptimal. Sie haben zwar fürs einfache Bewegen der Achsen auch ausreichende axiale Belastbarkeit, also, wenn man nur und vorsichtig fräst, aber beim ersten Aufprall zB. gegen eine Spannpratze oder gar gegen den Endanschlag sind die Rillenkugellager zerstört und Du hast ab sofort merkliches Spiel.
Bei mir waren (im Jahr 2011) in den BK12-Schalen noch 7001er drinnen. Die habe ich aber durch zu festes Vorspannen zu oft gequält und daher hatte ich im Jahr 2014 nachgekauft. 7001er sind in Europa sehr unüblich und wenn überhaupt, dann nur von Markenherstellern wie SKF mit Stückpreisen über € 85,00 erhältlich. In den USA und in China sind die Massenware. Ich habe mir die damals in China bestellt, nachdem ich über aliexpress einige Händler mit Fachfragen lange gequält hatte (Vorteil: Man sieht schnell, wer eher nur Haushaltsartikel, Spielzeug und quasi nebenbei Kugellager verkauft, und wer ein Profi ist). Letztendlich hatte das Fräulein „Summer“ sowohl die beste fachliche Ahnung, als auch den besten Preis. das Shipping ist nämlich teurer als es die Lager sind, und da ist auf unterschiedliche Frächter mit unterschiedlichen Preisen zu achten).

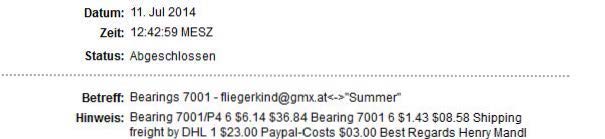

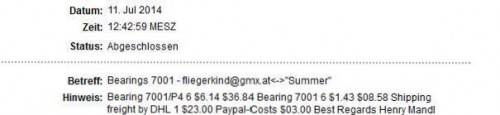

Ich hatte damals nicht nur die „normalen“ in P5-Qualität gekauft, sondern auf dringendes Anraten von „Summer“ auch bessere P4, somit Beides, weil ich neugierig war. Der Unterschied ist wirklich merkbar, die P4 sind echt topp und auch sehr günstig in China. Man braucht ja für eine dreiachsige Fräse 6 Kugellager (zwei pro Festlager) und ich hatte damals für 2 Sätze á 6 Stück, einmal in P4- und einmal in P5-Qualität, insgesamt USD 71,43 bezahlt, damals € 55,00, heute inzwischen schon (Dank der ach so tollen Austeritätspolitik der fragwürdigen Merkel) € 69,00. Doch sieh selbst:
Wer das Frl. Summer selbst kontaktieren will:
durant@jstbearing.com, Skype:summerhan0729
Tel: +86-531-88167719
Fax: +86-531-69951182
Mobile: +8613954102308
Jinan (CHINA) Shengtuo Mechanical and Electrical Equipment Co., Ltd
Die eMail scheint nicht mehr zu stimmen… Ich wollte heute 12x ball bearings 7001 P4-quality kaufen, aber es kam eine Nichtzustell-Warnung zurück…
Dennoch lieben Dank Heini
Hi,
auch die Webseite existiert nicht mehr…
LG Pierre
Sorry für die vielen Kommentare,
aber ich sah gerade, daß es ja auch P2-Qualität gibt, die nur unwesentlich teurer ist. Kennst du die Unterschiede? Ist eventuell die P2-Ausführung noch besser?
LG Pierre
Servus Pierre!
Danke für die Info. Leider wechseln Chinahändler ihre Webauftritte wie wir die Unterwäsche. Inzwischen gibt es aber auf aliexpress viele ebenbürtige Anbieter, das war damals noch seltener. Der Markt entwickelt sich schnell …
LG, Heini
Also die Genauigkeitsklassen P6, P5 und P4 kann ich detailliert erklären.
P6: Lager mit erhöhter Maß-, Form- und Laufgenauigkeit. Genauer als Normaltoleranz
P5: Lager mit besonders hoher Maß-, Form- und Laufgenauigkeit, genauer als P6
P4: Maß- und Laufgenauigkeit nach ISO-Toleranzklasse 4: Lager mit sehr hoher Maß-, Form- und Laufgenauigkeit, genauer als P5.
P3: …
P2: …
Bei Kugellagern gibt es sehr viele Bezeichnungen, zB. auch für die Art der Schutzummantelung, aber auch verschiedene Genauigkeitsbewertungsstandards gibt es, und damit noch nicht genug, auch firmeneigene Standards, die sich an sonst nichts halten (zB. SKF mit den C-Bezeichnungen und NSK mit SR-Codes ..).
Gut erklärt sind die ABEC-Standards auf Wikipedia, wo Du eine Reihung der verschiedenen Qualitätsklassen finden kannst:
https://de.wikipedia.org/wiki/Annular_Bearing_Engineering_Committee. Ein höherer Abec-Standard ist eine niedrigere P-Einstufung. Das bedeutet im Umkehrschluß, dass eine niedrigere P-Einstufung genauer ist. Stimmt aber nicht bei P0, das ist das mieseste Lager. Auch kann man nicht immer und überall sagen, bessere P-Zahl ist besseres Lager (hängt halt auch vom Anwendungszweck ab).
Das ähnliche Drama hast Du bei Kugelgewindespindeln, dort heisst es aber nicht P.., sondern C.. und es kommt auch noch die Produktionsart dazu (geschliffen und hochgenau, gegenüber gewalzt, dafür billig).
LG, Heini
Scheint als sei die website jstbearing.com wieder erreichbar. Kann aber auf dem iPad die Seiten nicht lesbar bekommen (teilweise abgeschnitten). Vielleicht habt ihr mehr Erfolg.
Heini: gibt es die 700x auch mit Dichtung bei jst? Habe sowas woanders nur zu astronomischen Preisen gefunden.
Gruss, Tilman
Servus Tilman!
Freut mich, von Dir zu lesen 🙂 – meinst Du mit Dichtung die Zusatzbezeichnung „RS“?, dann ja. Die, die ich gekauft, hatte, hatten beidseitig einen braunen Kunststoffring. Du kannst ja mal Fräulein summer anmailen und fragen, die kennt sich gut aus (durant@jstbearing.com),
LG, Heini
