Alles zum Handrad-Projekt

16. Januar 2013 Heini Mandl

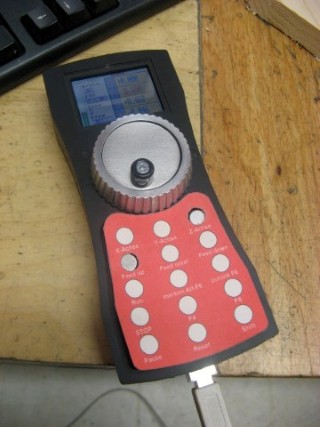

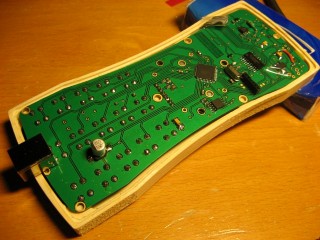

Meine Fräse brauchte längst ein Handrad. Ein fertiges Gerät war mir einerseits zu teuer, andererseits gefiel mir da kaum etwas. Auch der Kick, etwas selbst herzustellen, fehlte mir. Somit fiel mir recht bald ein Gemeinschaftsprojekt im CNC-Forum Peters CNC-Ecke auf. Die Platine wurde von einem Forumskollegen samt Firmware besorgt, die Bauteile waren großteils selbst einzulöten. Das Display stammt von einem alten Siemens M65-Handy und das kaufte ich um € 10,00 auf Ebay .

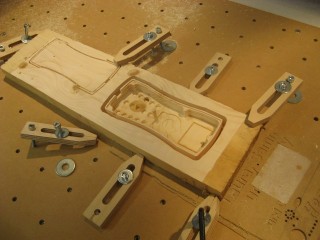

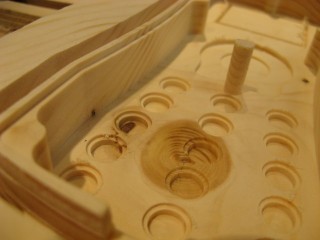

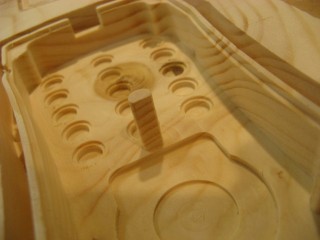

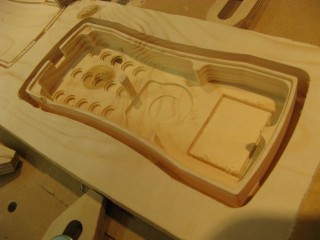

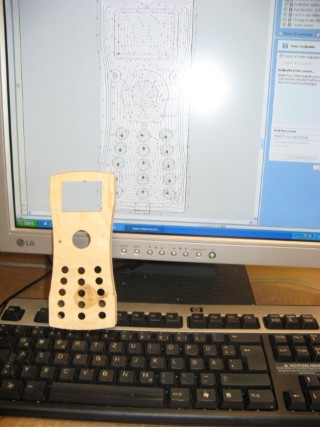

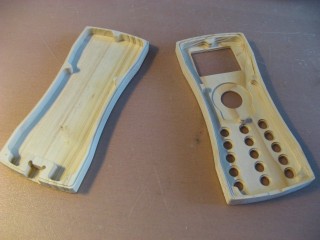

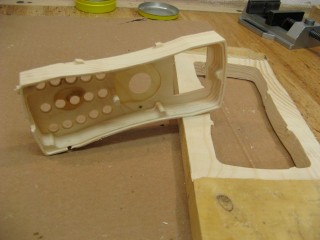

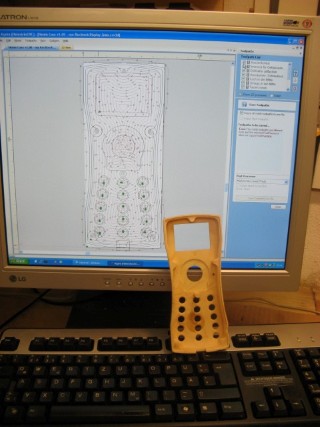

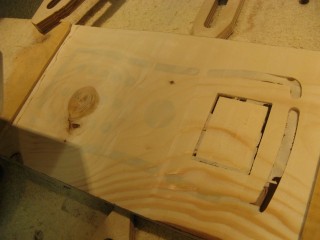

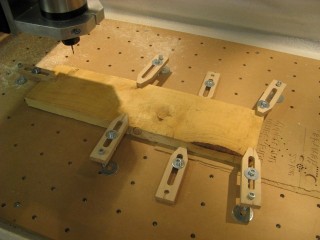

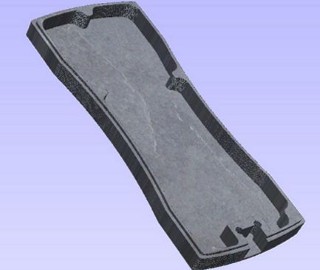

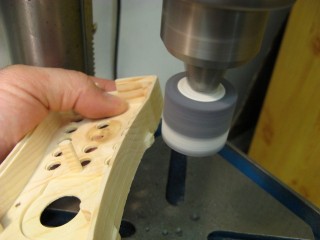

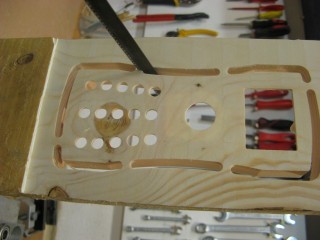

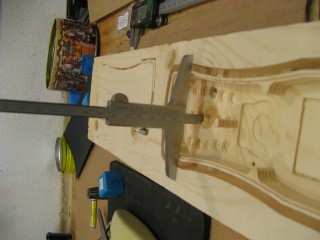

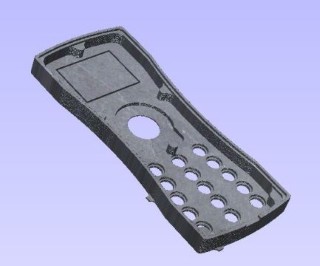

Das Jogwheel habe ich aus einem Stück Alu AW5083 herausgefräst, teilweise in 2,5D, teilweise in 3D, weil ich damals keine Drehbank hatte. Die Rillen (Riffelung für bessere Handlichkeit) erzeugte mir ein kleines VB-Script, das mir mein Forenfreund Karamo aus der Bastelstube geschrieben hatte. Die Tastenknöpfe habe ich aus einer 5mm Aluplatte gefräst. Natürlich gab es anfangs einige Tiefschläge, doch sowohl Prototypen für das Gehäuse, als auch die beiden Jogwheels (innen und außen) aus Bauholz Fichte waren sehr erfolgreich. Einzelne Verbesserungen finden heute noch statt, ich habe inzwischen für Forenfreunde mehrere dieser Gehäuse bauen dürfen.
